Kein Stahl vor der Simulation.
Die teuersten Werkzeugfehler entstehen am Bildschirm, nicht an der Maschine. Deshalb beginnt jedes Projekt mit DFM-Bericht, Werkzeugkonzept und Füllsimulation; die Konstruktionsphase endet erst mit Ihrer Freigabe.
A-KITA Engineering · Öffnungssimulation eines Serienwerkzeugs
Konstruktion, die sich erklärt

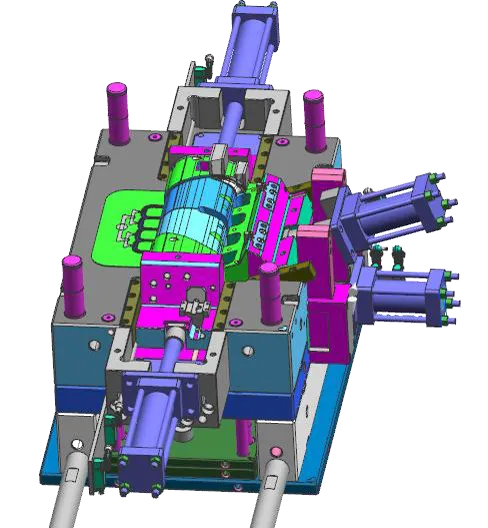

Werkzeugaufbau mit hydraulischen Kernzügen, animiert aus einem realen Projekt: Öffnungsfolge, Schieberwege, Auswerferhub. So besprechen wir Konstruktionen im Review, bevor Sie freigeben.
CAD/CAE/CAM im Werk: NX · SolidWorks · Pro/E · AutoCAD
Bauteilanalyse & DFM
Fertigbarkeit systematisch geprüft, Änderungsvorschläge dokumentiert, bevor Kosten entstehen.
Werkzeugkonzept
Fachzahl, Trennebene, Anguss, Entformung, Temperierung: die Entscheidungen mit Kostenwirkung.
3D-Konstruktion
Vollständiger Aufbau mit Stückliste, Schieber- und Auswerferauslegung, Kühlkonzept.
2D & Doku

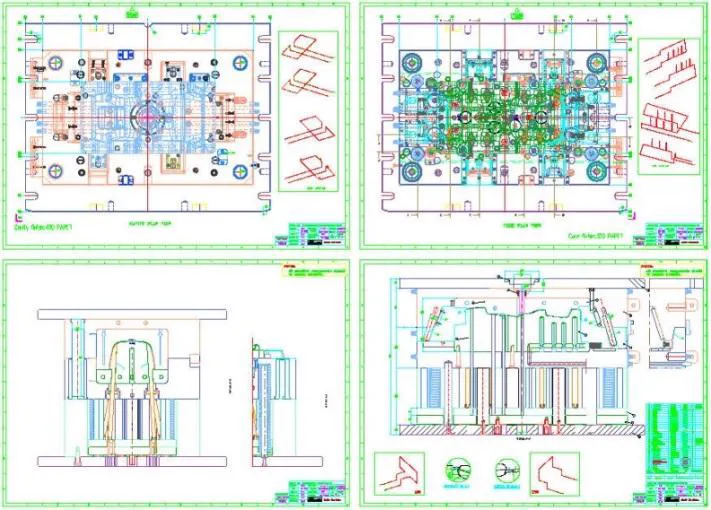

Fertigungszeichnungen, Elektrodenplanung und die Datenpakete, die Ihr QS-System erwartet.
Was der DFM-Bericht prüft
Vier Prüffelder mit Befund und Empfehlung. Das Dokument gehört Ihnen, unabhängig von der Beauftragung.
Entformung
Entformungsschrägen, Hinterschneidungen, Schieberbedarf. Der häufigste Grund für späte, teure Änderungen.
Wandstärken
Sprünge und Masseanhäufungen, die Einfallstellen und Verzug erzeugen, mit Vorschlägen zur Rippenauslegung.
Anschnittlage
Angusssystem und Anschnittposition mit Wirkung auf Bindenähte, Sichtflächen und Nacharbeit.
Toleranzkette
Kritische Maße gegen Schwindung und Prozessstreuung gerechnet, Messkonzept für die Bemusterung.
Füllsimulation vor der Freigabe

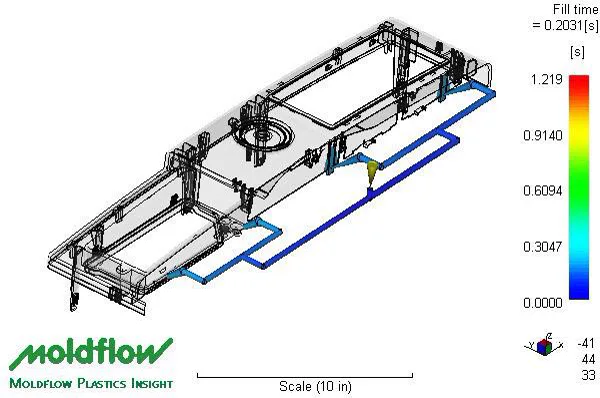

Füllbild, Bindenähte, Verzugsprognose und Temperierung, gerechnet am konstruierten Werkzeug. Die Rainbow-Skala ist kein Schmuck: Sie zeigt, wo Ihr Bauteil Probleme bekommt, solange sie konstruktiv lösbar sind.
Diese Daten verarbeiten wir
Die erste Frage jedes Konstrukteurs, vorab beantwortet:
STEP (.stp) · Parasolid (.x_t) · IGES (.igs) · JT · CATPart · SLDPRT · PRT (NX)
PDF · DXF / DWG · Toleranzen nach ISO 2768 oder Werksnorm
Werkstoff mit Type, Jahresstückzahl, Standmenge, Oberflächenvorgabe, Zielmaschine.
Ihre Daten, Ihre Konstruktion
Geheimhaltung ist bei Werkzeugprojekten Vertragsbestandteil, keine Floskel: NDA vor Datenübergabe, Austausch über einen abgesicherten Kanal, Weitergabe ans Werk nur im projektnotwendigen Umfang.
Die Konstruktion entsteht für Ihr Projekt und wird mit dem Werkzeug übergeben: 3D-Daten, 2D-Ableitungen, Stückliste, Elektrodendaten. Sie bleiben handlungsfähig, auch unabhängig von uns.
- NDA standardmäßig vor Datenübergabe
- Konstruktionsdaten im Lieferumfang des Werkzeugs
- Ein Werk: keine Streuung über wechselnde Lieferanten
Schicken Sie das Bauteil.
Je früher der DFM-Blick auf Ihre Konstruktion fällt, desto billiger sind die Änderungen.
