Projektablauf
Von der Anfrage zur Serienfreigabe.
Deutsche Einkäufer denken in Gates, nicht in Schritten. Jedes TG-TP-Projekt hat drei harte Freigabepunkte: Konstruktionsfreigabe, Werkzeugabnahme, Serienfreigabe. Dazwischen liegt dokumentierte Arbeit.
Anfrage & Machbarkeit
Sie senden Bauteildaten, wir antworten mit einer belastbaren Einschätzung. Je vollständiger der Anfragesatz, desto genauer der Richtpreis.
- Prüfung der Datenlage und der Entformbarkeit
- Grobkonzept: Fachzahl, Angusssystem, Werkzeuggröße
- Abgleich mit Ihrem Maschinenpark: Schließkraft, Aufspannmaß
STEP / X_T / IGES · 2D-PDF mit Toleranzen
Werkstoff mit Type · Jahresstückzahl
Standmenge · Zieltermin
Unvollständig ist kein Hindernis: Mit 3D-Modell und Stückzahl starten wir, den Rest klären wir im ersten Gespräch.
Kunde: Daten · TG-TP: Bewertung · A-KITA: Vorprüfung
Angebot & DFM

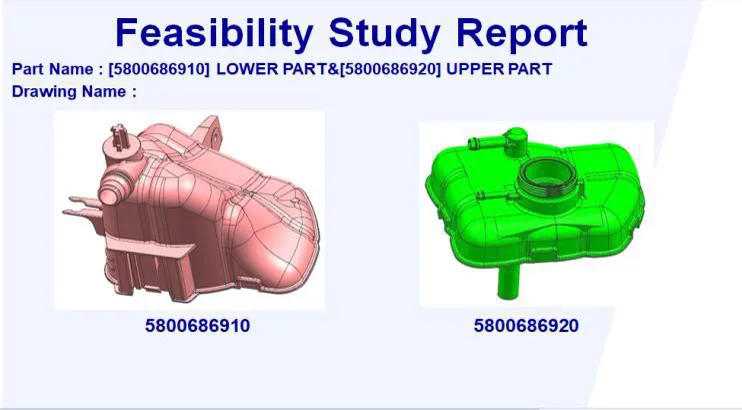

Vor dem Preis kommt die Fertigbarkeit. Der DFM-Bericht bewertet Ihr Bauteil Punkt für Punkt und schlägt Änderungen vor, solange sie noch nichts kosten: am CAD-Modell statt am gehärteten Stahl.
- DFM-Bericht: Entformung, Wandstärken, Anschnittlage, Bindenähte
- Werkzeugkonzept mit Fachzahl und Heißkanalentscheidung
- Verbindliches Angebot mit Terminplan und Zahlungsmeilensteinen
Kunde: Review · TG-TP: Angebot · A-KITA: DFM
Konstruktion & Freigabe
Die komplette Werkzeugkonstruktion entsteht im Werk: 3D-Aufbau, Kühlkonzept, Auswerferpaket, Schieber. Die Füllsimulation prüft Füllbild, Bindenähte und Verzug, bevor irgendetwas gefräst wird.
- 3D-Konstruktion in NX oder SolidWorks, 2D-Ableitungen nach Bedarf
- Füllsimulation mit Bericht: Füllbild, Bindenähte, Verzugsprognose
- Konstruktionsreview mit Ihnen, Änderungen bis zur Freigabe
Kunde: Freigabe · TG-TP: Review · A-KITA: Konstruktion
Erst nach Ihrer schriftlichen Freigabe wird Stahl bestellt.
Fertigung & Bemusterung
Stahl mit Werkszeugnis, HSC-Fräsen bis ±0,002 mm, Senk- und Drahterodieren, Schleifen, Montage. Statusberichte mit Fotos aus der laufenden Fertigung kommen unaufgefordert.
- Referenzwerkzeuge durchlaufen die Fertigung in 40–50 Tagen
- T0-Abmusterung mit Maßbericht, Parametern und Musterteilen an Sie
- Korrektionsschleifen T1/T2 direkt im Werk, ohne Werkzeugversand
- Auf Wunsch: 4-Stunden-Dauerlauf und Video der Abmusterung
Kunde: Musterbewertung · TG-TP: Überwachung · A-KITA: Fertigung
Abnahme, Transport & Serie
Vor dem Versand steht die Werkzeugabnahme: Vollvermessung, Funktionsprüfung, Dokumentationspaket. Danach übernimmt TG-TP Konservierung, Verpackung, Fracht und Verzollung bis zu Ihrem Werkstor.
- Maßprotokoll aus dem CMM-Messraum, Abnahme nach Ihrer Spezifikation
- EMPB/ISIR als Grundlage Ihrer Serienbemusterung
- Werkzeugdatenblatt, Ersatzteilliste, finale Spritzparameter
- Serienbetreuung danach: Korrektionen, Änderungen, Ersatzteile
Kunde: Serienfreigabe · TG-TP: Abnahme + Logistik · A-KITA: Support
Logistik und Zoll, eingepreist
Ein Werkzeug ist schwerer als sein Papierkram. Beides übernehmen wir: Incoterm nach Wunsch, auf Anfrage geliefert bis Werkstor, verzollt und versichert.
Spritzgießformen, Zolltarif HS 8480.71. Die Einfuhrumsatzsteuer ziehen Sie als Vorsteuer ab.
Der Mittelweg aus Preis und Tempo. See: 6–8 Wochen, Luft: 1–2 Wochen Tür zu Tür.
Vom Ab-Werk-Preis bis zur verzollten Lieferung mit Versicherung. Sie entscheiden, wie viel Logistik Sie selbst wollen.
Der Ablauf ist unser Alltag.
Offene Fragen zu Gates, Bemusterung oder Gewährleistung beantwortet das FAQ, den Rest ein kurzes Gespräch.
