Werkzeugbau
Werkzeuge für die Serie.
Vom Einfachwerkzeug bis zur Vielfachkavität über 1,2 m: A-KITA baut Spritzgusswerkzeuge der SPI-Klassen 101 bis 103, ausgelegt auf Ihre Maschine, Ihre Zykluszeit und Ihre Standmenge.

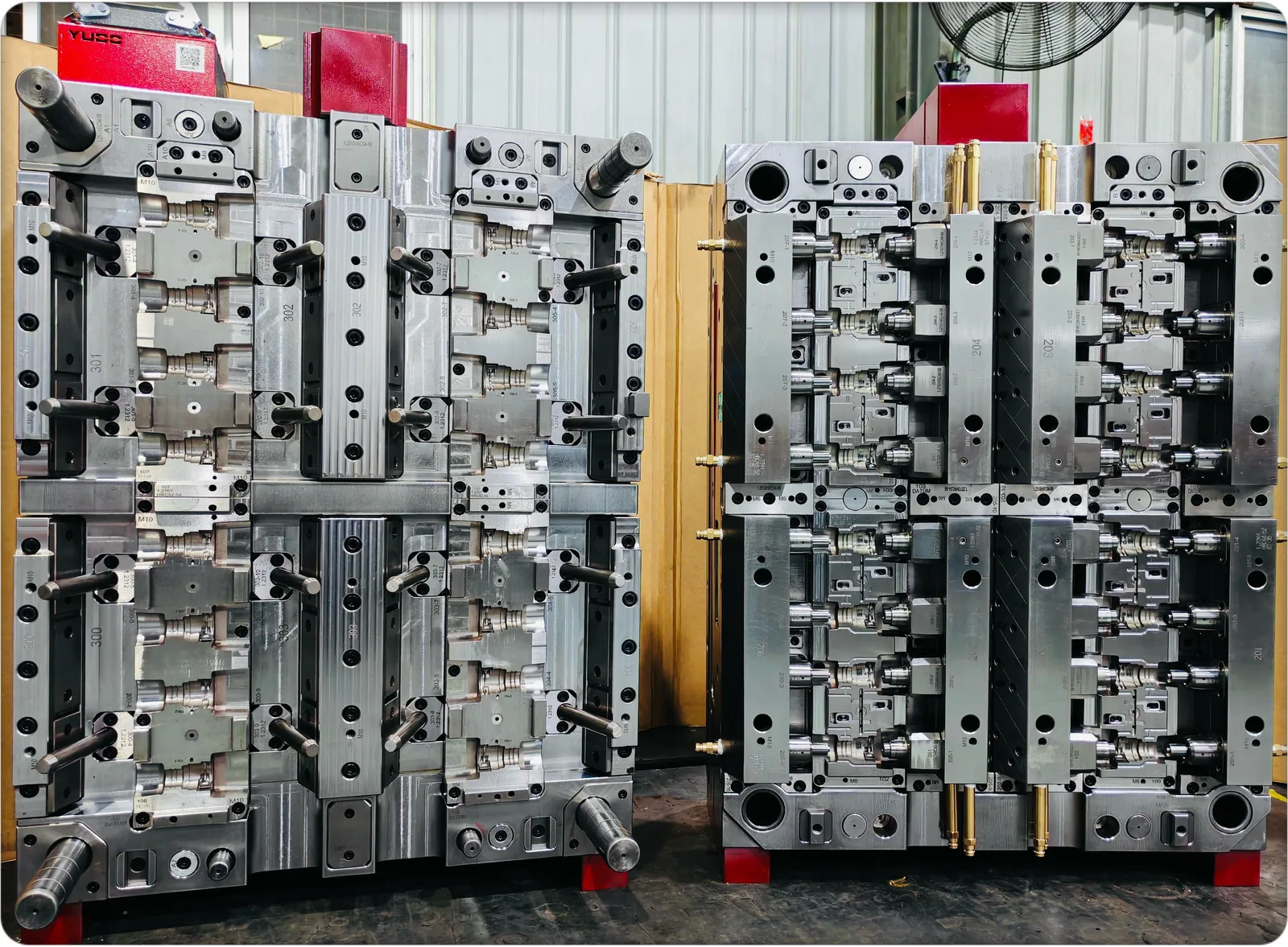

Geliefert wird fertig
TG-TP verkauft abgenommene Serienwerkzeuge: konstruiert, gebaut, abgemustert, vermessen, dokumentiert. Keine Rohlinge, die Ihr Werkzeugmacher erst serienreif machen muss.
Deutsche Werkzeugbauer verkaufen die „Qualifizierung von Auslandswerkzeugen" als eigene Dienstleistung, weil Billigimporte sie oft brauchen. Unser Anspruch: Dieser Posten entfällt bei Ihnen. Deshalb dokumentiert jede Abnahme Maßprotokoll, Prozessparameter und EMPB.
Werkzeugarten

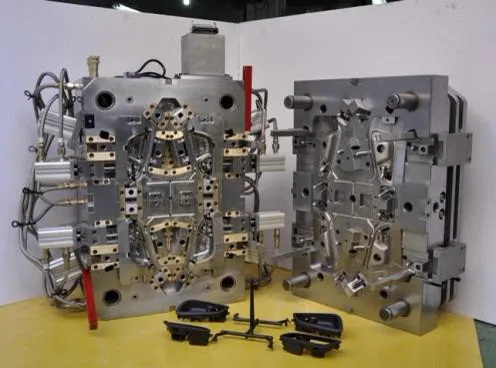

Ein- & Mehrfach
1-fach bis Vielfachkavität, ausgelegt nach Stückzahl und Zykluszeit.
Heißkanal & Kaltkanal
Markensysteme von Yudo bis EWIKON, angebunden an Ihre Maschinensteuerung.

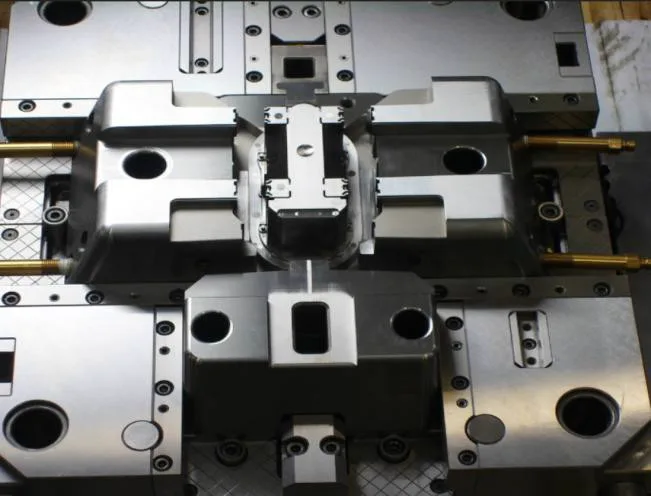

Schieber & Backen
Hinterschneidungen über mechanische und hydraulische Schieber, Kernzüge mit Endlagenüberwachung.
2K & Verbund
Hart-Weich-Verbindungen, Insert-Technik für umspritzte Metalleinleger und Kontakte.
Gasinnendruck
GID für dickwandige Teile ohne Einfallstellen, in Serie referenziert im Fahrzeuginterieur.
Änderung & Reparatur
Korrektionen an Bestandswerkzeugen, Duplikate zur Kapazitätserweiterung, Ersatzeinsätze nach Zeichnung.
Technische Eckwerte
Die Zahlen, nach denen Konstrukteure zuerst suchen. Sonderfälle klären wir an Ihrer Zeichnung.
Größte Fräsmaschine: 1.600 × 1.300 mm Verfahrweg.
HSC-Fräsen und Spiegel-EDM mit Ra ≤ 0,1 für Sichtflächen.
Serienwerkzeuge von der Großserie bis zur mittleren Losgröße.
Referenzwerkzeuge von Konstruktionsfreigabe bis T1.
Mehrkomponenten, Gasinnendruck, Inserts; Duroplast über das Partnernetz.
Erodierstrukturen nach VDI 3400, Politur bis Hochglanz, Narbung über Ätzpartner.
Stahl mit Zeugnis
Jede Charge kommt mit Werkszeugnis. Die Auswahl folgt Standmenge, Werkstoff und Oberflächenanforderung Ihres Bauteils.
Auswahl gängiger Güten · weitere nach Anforderung
| Werkstoff-Nr. | Typ | Typischer Einsatz | Härte |
|---|---|---|---|
| 1.2311 / 1.2312 | Vorvergütet | Formplatten, Aufbauten, mittlere Standmengen | ~300 HB |
| 1.2343 / 1.2344 | Warmarbeitsstahl | Kavitäten und Kerne für hohe Standmengen, glasfaserverstärkte Typen | 48–52 HRC |
| 1.2083 / Stavax | Korrosionsbeständig | Sichtteile, Optik, PVC und flammgeschützte Werkstoffe | 48–52 HRC |
| 1.2379 | Kaltarbeitsstahl | Schneid- und Verschleißeinsätze | 58–60 HRC |
Bezugsquellen: Assab (Uddeholm/Böhler), Daido, LKM, Schmiedewerke Gröditz, Schmolz+Bickenbach, Finkl, Aubert&Duval
Europäische Normalien, bewusst gewählt
Führungen, Auswerfer und Aufbauten nach DME- und HASCO-Standard beschaffen Sie in Deutschland am Lager. Ihr Werkzeugmacher findet sich sofort zurecht; das ist das stärkste Argument gegen den Ersatzteil-Einwand.
Heißkanal in Markenqualität
YUDO, Mold Masters, Synventive, INCOE, Husky, MASTIP, HRS, EWIKON. Regelgeräte kompatibel zu Ihrer Peripherie; komplette 3D-Daten und 2D-Ableitungen gehören zum Lieferumfang.
Referenzwerkzeuge
Auszug aus Automotive-Serienprojekten. Fachzahl, Angusssystem, Werkstoff, Fertigungszyklus: die Daten, die zur Einordnung zählen.
Projektdaten A-KITA · Zyklus ab Konstruktionsfreigabe bis T1
| Bauteil | Fachzahl | Anguss | Werkstoff | Zyklus |
|---|---|---|---|---|
| Türgriffsockel | 2+2 | Heißkanal | PA66-GF30 | 42 Tage |
| Türgriffblende | 2+2 | Heißkanal | PA66-GF30 | 45 Tage |
| Schraubabdeckung Türgriff | 1×8 | Kaltkanal | PA66-GF30 | 42 Tage |
| Spiegelsockel | 1+1 | Kaltkanal | ABS | 45 Tage |
| Rückspiegelgehäuse | 1+1 | Heißkanal | ASA | 45 Tage |
| Blendleuchte (Guide Light) | 1+1 | Heißkanal | PC | 45 Tage |
| Ausgleichsbehälter | 1+1 | Heißkanal | ASA | 45 Tage |
| Ölkanal | 1×1 | Kaltkanal | PP+TPE | 50 Tage |
| Ölventil | 1×4 | Heißkanal | PP | 40 Tage |
| Rohrhalter | 1×1 | Kaltkanal | PA66-GF30 | 45 Tage |
| Haltegriff, Gasinnendruck | 1×4 | Kaltkanal | PP | 40 Tage |
Nach der Lieferung fängt die Verantwortung erst an
Gewährleistung, Standmengenzusage und Nachbesserung regelt der Werkzeugvertrag mit der TG-TP GmbH nach deutschem Recht. Im Gewährleistungsfall organisieren wir die Instandsetzung; die Abstimmung mit dem Werk ist unsere Aufgabe.
- Standmengenzusage je Werkzeugklasse, schriftlich im Vertrag
- Ersatzteile über europäische Normalien am deutschen Lager
- Nachfertigung aus archivierten Formeinsatz- und Elektrodendaten
- Werkzeugdatenblatt, Wartungsplan und Ersatzteilliste im Lieferumfang
Ihr Bauteil, unsere Auslegung.
Senden Sie 3D-Daten und Stückzahl; Sie erhalten Werkzeugkonzept, Fachzahlempfehlung und Richtpreis.
